Comment protéger votre data center ou ligne de production des micro-coupures réseau ?

Pour un Directeur des Systèmes d’Information (DSI) ou un responsable de production, une coupure de courant de quelques secondes peut se traduire par des pertes financières abyssales, parfois chiffrées à plus de 50 000 €. Face à ce risque, la réponse standard consiste à installer un onduleur (UPS). Cette approche, bien que nécessaire, masque souvent une réalité plus complexe et périlleuse. Elle crée un faux sentiment de sécurité en ignorant les points de défaillance cachés qui peuvent anéantir tous vos efforts de protection.

Le véritable enjeu n’est pas tant la coupure franche et longue, mais la myriade de micro-perturbations qui émaillent le réseau électrique. Ces événements, souvent inférieurs à une seconde, sont les véritables poisons pour les équipements sensibles. Mais si la véritable clé de la résilience n’était pas dans la puissance de l’onduleur, mais dans une compréhension fine de toute la chaîne de vulnérabilité ? De la sensibilité intrinsèque de vos automates à la dégradation silencieuse de vos batteries, en passant par l’effet de cascade dévastateur au retour de l’alimentation.

Cet article adopte une approche d’ingénieur en qualité de l’énergie pour disséquer ces risques. Nous n’allons pas simplement lister des solutions, mais analyser les mécanismes de défaillance pour construire une véritable stratégie de résilience. Nous verrons pourquoi une perturbation de 100 millisecondes est fatale, comment dimensionner et tester votre parc de batteries pour éviter les mauvaises surprises, et comment maîtriser le redémarrage de votre installation pour éviter un second K.O. technique.

Cet article est structuré pour vous guider à travers les points critiques d’une stratégie de continuité d’activité robuste. Le sommaire ci-dessous vous permettra de naviguer directement vers les questions qui vous concernent le plus.

Pourquoi une baisse de tension de 100ms suffit à planter vos automates ?

L’un des mythes les plus tenaces en matière de continuité électrique est de croire que seules les coupures franches sont dangereuses. En réalité, le risque le plus insidieux pour les data centers et les lignes de production modernes réside dans les creux de tension (voltage sags) de quelques dizaines à quelques centaines de millisecondes. Ces événements sont si brefs qu’ils sont imperceptibles, mais leurs conséquences sur les équipements électroniques sont immédiates et souvent critiques. Une simple microcoupure affectant un onduleur de data center peut en effet menacer l’intégrité des flux de données et provoquer des pertes financières immédiates.

La vulnérabilité de vos équipements est définie par des normes internationales, notamment la courbe ITI (CBEMA). Cette courbe montre la tolérance des équipements informatiques aux variations de tension. Elle révèle qu’une chute de tension de 25-30% durant seulement 100 millisecondes est suffisante pour provoquer un dysfonctionnement. Pour un automate programmable, cela se traduit par une perte de son contexte applicatif, le forçant à un redémarrage complet et long. Les systèmes sensibles sont particulièrement exposés :

• Automates programmables : Perte du contexte applicatif et redémarrage intempestif en cas de chute supérieure à 100ms.
• Variateurs de vitesse : Dérèglement des paramètres et arrêt de production immédiat.
• Systèmes de vision industrielle : Nécessitent un recalibrage coûteux en temps après chaque micro-perturbation.

Le rôle d’un onduleur de type « On-Line Double Conversion » est précisément de créer un rempart infranchissable contre ces perturbations. Il régénère en permanence une tension parfaite, isolant complètement les équipements des aléas du réseau. Pour les systèmes critiques, c’est la seule technologie qui garantit une protection contre ces vulnérabilités sub-cycle, alors que la courbe de référence ITI (CBEMA) définit une tolérance de seulement ±10% de variation de tension en régime permanent.

Comment calculer l’autonomie nécessaire de vos batteries onduleur ?

Le calcul de l’autonomie des batteries d’un onduleur est une étape bien plus stratégique qu’une simple addition de puissances. Une erreur de dimensionnement peut rendre votre investissement inutile. Il ne s’agit pas seulement d’alimenter les équipements, mais d’assurer soit un arrêt propre et sécurisé des systèmes, soit une transition transparente vers une source d’énergie secondaire comme un groupe électrogène. Une approche d’ingénieur impose de prendre en compte des facteurs de dégradation et des marges de sécurité.

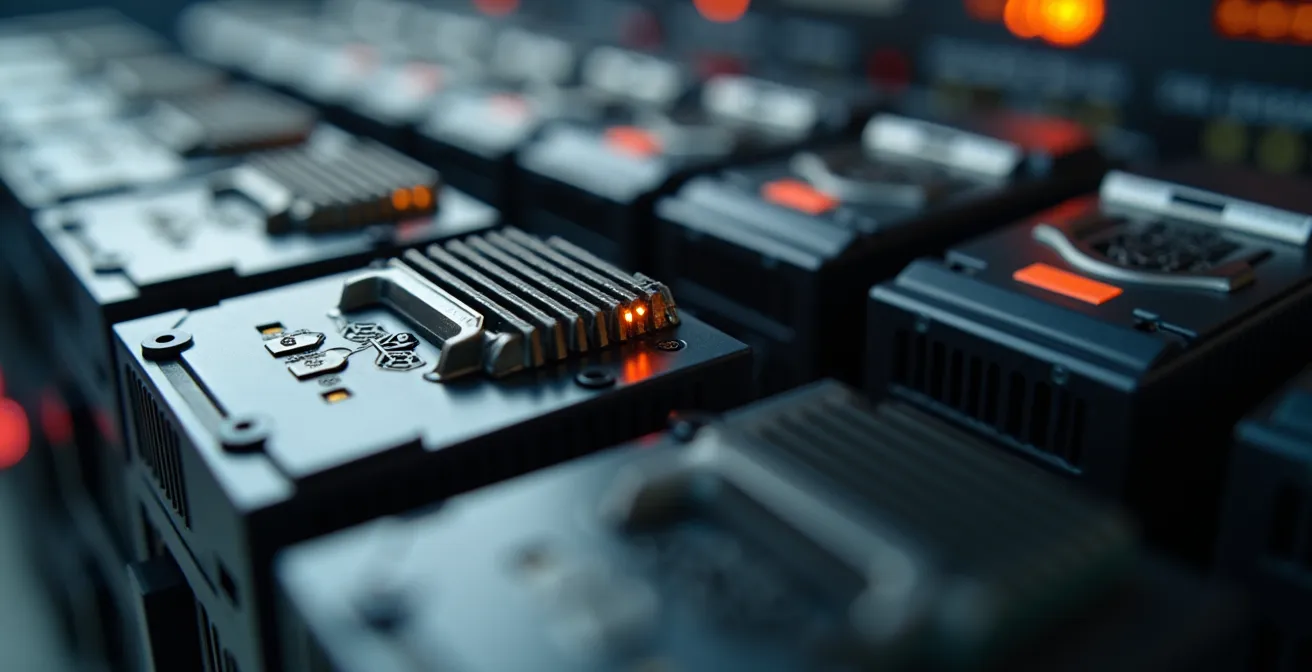

Comme le montre ce gros plan, les batteries sont le cœur de votre système de secours. Leur capacité réelle dépend de nombreux facteurs externes. Un calcul rigoureux doit intégrer des coefficients de correction pour garantir la performance dans le temps et dans des conditions réelles. L’objectif est d’obtenir une autonomie fiable, et non une valeur théorique optimiste. Voici les étapes clés d’un calcul professionnel :

1. Calculer la puissance totale : Additionnez la puissance de tous les équipements à protéger (exprimée en Volt-Ampères, VA).
2. Appliquer un coefficient de vétusté : Majorez la puissance de 25% pour anticiper le vieillissement naturel des batteries sur leur durée de vie (généralement 3 à 5 ans).
3. Intégrer le coefficient de température : Une salle technique chaude peut réduire l’autonomie de 20%. Adaptez le calcul à l’environnement réel.
4. Distinguer l’objectif d’autonomie : Une autonomie « tampon » de 5-10 minutes peut suffire pour le démarrage d’un groupe, tandis qu’un arrêt sécurisé complet des serveurs peut exiger 20 à 30 minutes.
5. Anticiper les évolutions : Majorez la puissance finale de 20 à 30% pour couvrir les futurs ajouts d’équipements sur votre infrastructure.

Cette méthode, recommandée par les experts, transforme une estimation en une planification de la résilience. Une planification précise de l’autonomie et de la puissance vous assure que votre onduleur remplira sa mission le jour J.

Onduleur à batteries ou groupe dynamique à volant d’inertie : lequel pour les fortes puissances ?

Pour les infrastructures critiques dépassant plusieurs centaines de kVA, le choix technologique ne se limite plus aux seuls onduleurs à batteries (UPS statiques). Une alternative robuste, le groupe tournant à volant d’inertie (UPS dynamique ou DRUPS), présente un profil de coût total de possession (TCO) et de performance très différent. La décision doit être guidée par le profil de perturbations de votre site et vos objectifs de maintenance à long terme.

Le tableau suivant, basé sur une analyse comparative, met en lumière les arbitrages clés entre ces deux technologies sur une période de 10 ans. Il permet de passer d’une simple comparaison de prix d’achat à une véritable analyse stratégique de l’investissement.

L’analyse de ces données, complétée par des retours de terrain, montre que le choix dépend du profil de risque. Comme le soulignent les guides spécialisés, les onduleurs on-line sont particulièrement adaptés aux équipements sensibles qui nécessitent une alimentation parfaite et continue (serveurs, matériel médical). Le volant d’inertie, avec son autonomie courte mais sa maintenance réduite et sa robustesse, est optimal pour les sites industriels subissant de très fréquentes micro-coupures de moins de 30 secondes. Il absorbe ces chocs répétés sans dégrader de batteries, offrant un TCO très avantageux sur le long terme.

L’erreur de ne pas tester vos batteries d’onduleur qui vous lâchent le jour de la coupure

Posséder un onduleur ne suffit pas. La défaillance la plus fréquente et la plus critique provient de son maillon le plus faible : les batteries. Une batterie peut sembler parfaitement fonctionnelle en mode « floating » (maintien de charge) mais s’effondrer en quelques secondes lors d’une sollicitation réelle. L’absence de tests réguliers et rigoureux est l’équivalent de ne pas tester ses airbags avant un accident. C’est une négligence qui coûte cher.

La maintenance prédictive et les tests en conditions réelles sont les seuls garants de la fiabilité de votre chaîne de résilience. Mettre en place un protocole de test structuré permet de détecter une dégradation avant qu’elle ne devienne une défaillance. C’est une discipline opérationnelle non négociable pour tout site critique. Voici les points de contrôle essentiels à intégrer dans votre routine de maintenance.

Cette approche proactive est aujourd’hui facilitée par des systèmes avancés. Comme le souligne un expert de Legrand dans leur guide professionnel, cette surveillance peut être automatisée :

Un Battery Management System qui monitore tension, température et impédance de chaque élément permet de prédire une défaillance des semaines à l’avance.

– Expert Legrand, Guide professionnel onduleurs industriels

Problème de reprise : comment éviter le pic de courant au retour du réseau ?

L’un des moments les plus critiques dans la gestion d’une coupure n’est pas la coupure elle-même, mais le retour de l’alimentation secteur. Après une interruption, tous les équipements (serveurs, moteurs, systèmes de climatisation) tentent de redémarrer simultanément. Ce redémarrage en masse provoque un appel de courant (inrush current) colossal, qui peut être plusieurs fois supérieur au courant nominal de l’installation. Cet « effet de cascade » est un point de défaillance souvent sous-estimé.

Ce pic de courant massif peut faire disjoncter la protection principale de l’installation ou même celle de l’onduleur, qui interprète cette surintensité comme un court-circuit. Résultat : l’alimentation est de nouveau coupée, alors même que le réseau est revenu. Vous subissez une deuxième interruption, cette fois auto-infligée. La gestion du redémarrage est donc une composante essentielle de la résilience.

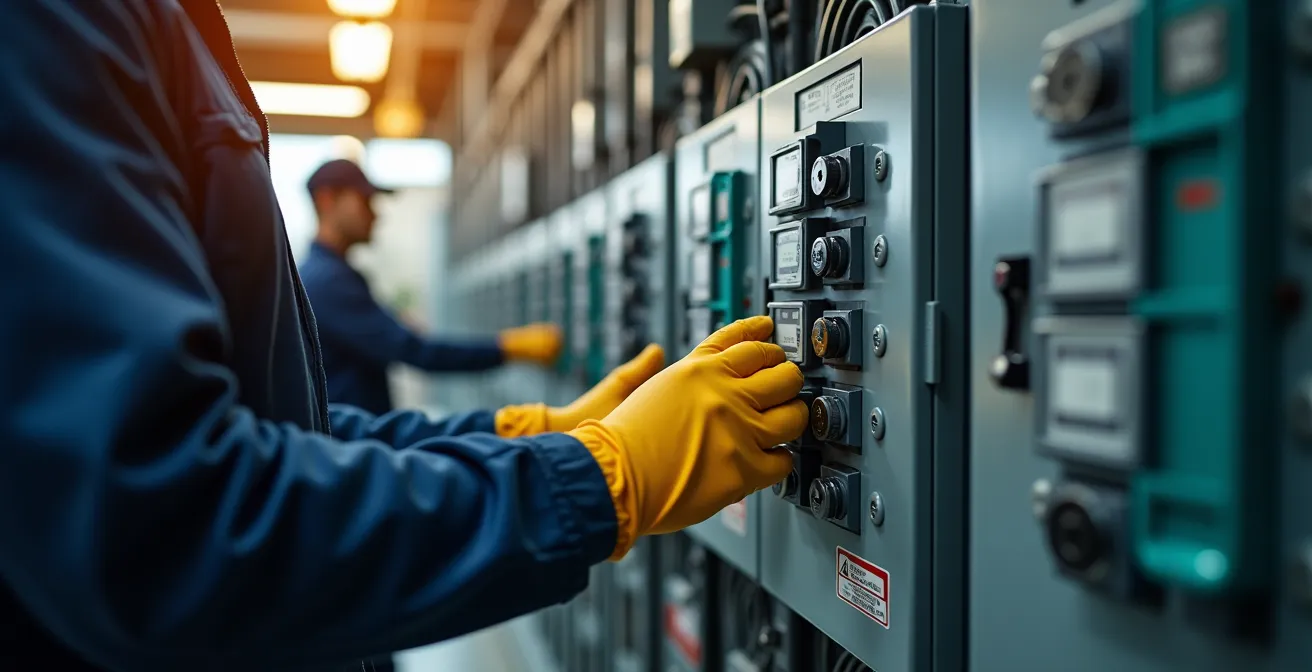

La solution réside dans le redémarrage séquentiel et contrôlé des charges. Plutôt que de tout réalimenter en même temps, il s’agit d’orchestrer la remise sous tension par étapes. Cette stratégie est mise en œuvre grâce à des unités de distribution d’énergie intelligentes (PDU managées). Ces équipements permettent de programmer un délai de démarrage pour chaque prise ou chaque circuit. On peut ainsi prioriser les charges critiques (cœur de réseau, serveurs critiques) puis, quelques secondes ou minutes plus tard, les charges secondaires (serveurs de développement, climatisation non essentielle). Cette approche lisse l’appel de courant et garantit une reprise en service stable et sans accroc.

Pourquoi l’énergie réactive pénalise votre facture de 400 € par mois ?

Au-delà des coupures, la « qualité » de l’énergie que vous consommez a un impact direct sur votre facture et la stabilité de votre installation. L’un des principaux coupables est l’énergie réactive. Pour simplifier, imaginez une bière : la puissance active est le liquide que vous buvez, et la puissance réactive est la mousse que vous payez mais ne consommez pas. Cette « mousse » énergétique est nécessaire au fonctionnement des équipements inductifs (moteurs, transformateurs, ballasts d’éclairage), mais elle surcharge inutilement le réseau et vos transformateurs.

Pour les sites disposant d’un compteur de puissance supérieure à 36 kVA (tarif jaune ou vert, aujourd’hui CARD/TURPE), le fournisseur d’énergie Enedis facture des pénalités si votre consommation d’énergie réactive dépasse un certain seuil. Ce seuil est défini par le « cosinus phi » (ou facteur de puissance), qui doit idéalement être le plus proche possible de 1. Des pénalités pour un cosinus phi trop bas peuvent facilement atteindre plusieurs centaines d’euros par mois, une dépense purement inutile.

Plus grave encore, un réseau interne avec un mauvais facteur de puissance est un réseau « malade ». Il est sujet à des chutes de tension plus importantes et à une instabilité accrue, ce qui augmente la fréquence des micro-perturbations que votre onduleur doit compenser. La solution consiste à installer des batteries de condensateurs. Ces équipements agissent comme des générateurs locaux d’énergie réactive, la fournissant directement là où elle est consommée. Ils « soulagent » le réseau public, font remonter votre cosinus phi au-dessus du seuil de pénalisation (généralement 0,93) et améliorent la stabilité globale de votre tension.

L’erreur de ne pas mesurer le courant d’appel qui fait disjoncter votre installation

Le courant d’appel, ou « inrush current », est ce pic de courant très bref mais intense qui se produit au démarrage d’un équipement électrique, notamment les moteurs et les alimentations à découpage des serveurs. Ignorer ce paramètre lors du dimensionnement de votre protection est une erreur classique qui mène à des disjonctions intempestives. Votre disjoncteur ou votre onduleur, ne faisant pas la différence entre ce pic normal et un court-circuit, se met en sécurité et coupe l’alimentation.

Alors que les dernières statistiques nationales montrent 2,08 coupures d’électricité par an en moyenne, les pannes les plus frustrantes pour un exploitant sont celles qui proviennent de sa propre installation. Un mauvais dimensionnement par rapport au courant d’appel est une cause fréquente de ces pannes « internes ». Le problème est que ce courant de crête peut être 5 à 15 fois supérieur au courant de fonctionnement normal de l’équipement. Si votre onduleur n’est pas conçu pour supporter ce pic, il passera en mode bypass ou se coupera, annulant toute sa protection.

La mesure et l’anticipation de ce phénomène sont donc cruciales. Il ne s’agit pas d’une donnée théorique, mais d’une valeur qui se mesure sur site avec des équipements adaptés. Voici la méthodologie à suivre pour un dimensionnement correct :

• Utiliser un analyseur de réseau doté d’une fonction « Inrush » capable de capturer des pics sur une période de 10 millisecondes.
• Mesurer le courant d’appel de chaque équipement majeur individuellement lors de son démarrage.
• Calculer le courant d’appel total en tenant compte d’un redémarrage simultané (le pire des cas).
• Choisir un onduleur avec un facteur de crête élevé (capable de fournir 3 à 5 fois son courant nominal pendant une courte période).
• S’assurer que les réglages de l’onduleur sont corrects pour qu’il ne confonde pas le courant d’appel avec une véritable anomalie.

Comment repérer une erreur de facturation Enedis sur un compteur > 36 kVA ?

La gestion de la résilience électrique passe aussi par une maîtrise des aspects administratifs et financiers. Pour les sites industriels et les data centers d’une certaine taille, la facture d’électricité est complexe et peut contenir des erreurs ou des anomalies qui, si elles ne sont pas détectées, représentent une perte financière sèche et récurrente. Un audit régulier de vos données de consommation est une bonne pratique d’hygiène opérationnelle.

Grâce aux compteurs communicants (Linky pour les tarifs C5, ou autres compteurs pour les tarifs CARD/TURPE), vous avez accès à une mine d’informations. Le portail client d’Enedis vous permet de télécharger vos courbes de charge, c’est-à-dire votre consommation détaillée, souvent à un pas de 10 ou 30 minutes. L’analyse de ces données avec un simple tableur peut révéler des surprises.

L’objectif est de confronter les données facturées à la réalité de votre activité. Un pic de consommation en pleine nuit alors que l’usine est à l’arrêt ? Un talon de consommation (le bruit de fond énergétique de votre site) anormalement élevé ? Ce sont des indices qui doivent vous alerter. Voici une checklist pour mener votre propre investigation :

• Télécharger les données : Récupérez les fichiers de consommation (souvent au format CSV) depuis votre espace client Enedis.
• Créer un graphique de charge : Visualisez votre consommation sur plusieurs semaines pour repérer des schémas ou des anomalies.
• Identifier les pics inexpliqués : Comparez les pics de puissance avec votre planning de production ou l’activité de votre data center.
• Vérifier le talon de consommation : Votre consommation minimale (généralement la nuit) doit être cohérente. Un talon qui représente plus de 20% de votre puissance nominale peut cacher des gaspillages ou des équipements qui ne se mettent pas en veille.
• Contrôler les heures pleines/creuses : Assurez-vous que les plages horaires facturées correspondent bien à votre contrat et à votre activité.

Si des incohérences majeures apparaissent, l’étape suivante consiste à installer temporairement votre propre analyseur de réseau en parallèle du compteur Enedis pour effectuer une contre-mesure. Cette démarche est la base d’une réclamation argumentée auprès de votre fournisseur.

Mettre en place une stratégie de résilience complète demande une expertise pointue. L’étape suivante consiste à réaliser un audit de la qualité de votre réseau électrique pour quantifier précisément ces risques et dimensionner les solutions adaptées à votre contexte opérationnel et financier.
